Pergalên Relief Pressure Transformer û Detection Fault

​​​​​​​



1. Destpêk



Di trafoyên neftê-de, guhertinên zexta navxweyî beşek normal a xebatê ne. Gava ku rûnê transformatorê di dema çerxên barkirinê de germ dibe û sar dibe, cîhê gazê ya girtî di hundurê tankê de berfireh dibe û girêbest dibe, û dibe sedema guheztinên zextê yên hêdî-hêdî di hundurê dorhêla transformatorê de. Di bin şert û mercên xebitandinê yên normal de, ev guhertinên zextê hêdî hêdî çêdibin û bi giranî bi guherîna germahiya hawîrdorê û barkirina transformatorê ve girêdayî ne.

Lêbelê, xeletiyên elektrîkê yên navxweyî tevgerek zextek bi tevahî cûda diafirînin. Bûyerên wekî têkçûnên pêlêdan an qeşa hundurîn dikarin bi lez nefta îzolekirinê di nav gazê de hilweşînin, û pêlek zextek ji nişka ve di hundurê tankê de çêbike. Ji ber ku ev xeletî-hilberîna tansiyonê di nav milîsaniyeyan de çêdibin, ji transformatoran ne tenê amûrên kêmkirina zextê, ​​lê di heman demê de pergalên vedîtina xeletiyên taybetî jî hewce ne ku karibin tevgerên zexta nenormal nas bikin berî ku têkçûna tankê ya felaket pêk were.

Ji ber vê yekê, pergalên parastina veguherîner ên nûjen bi gelemperî li du kategoriyên sereke têne dabeş kirin:

• Pergalên kêmkirina zextê
• Pergalên tespîtkirina xeletiyê

Ev felsefeya parastina qat bi berfirehî di standardên IEEE C57 û pratîkên sêwirana transformatorê IEC 60076 de tê xuyang kirin.



2. Relief Pressure vs Fault Detection



Her çend têgînên "radestkirina zextê" û "teşhîskirina xeletiyê" carinan di pîşesaziya veguherîner de wekî hev têne bikar anîn, ew fonksiyonên bingehîn ên cihêreng dikin.

Amûrek kêmkirina zexta veguherîner hatî çêkirin ku bi fîzîkî zexta zêde ya tankê berde da ku pêşî li deformasyon an şikestina mekanîkî ya tanka veguherîner bigire. Van amûran di serî de bersivê didin mezinahiya zextê û bingeha pergalên parastina zexta veguherîner pêk tînin.

Amûrên tespîtkirina xeletiyê, ji hêla din ve, leza an taybetmendiyên guherîna zextê yên ku bi xeletiyên elektrîkê yên hundurîn ve girêdayî ne çavdêrî dikin. Di şûna berdana zextê de, ew nîşanên alarmê an rêwîtiyê çêdikin da ku veguherîner ji pergala hêzê veqetînin.

Ev cûdahî her ku diçe mezinahiya transformator û asta enerjiya xeletiyê zêde dibe girîngtir dibe.



Tablo 1 - Cûdahiya Di Navbera Relief Zext û Tespîtkirina xeletiyê de

3. Amûrên Relief Pressure Transformer

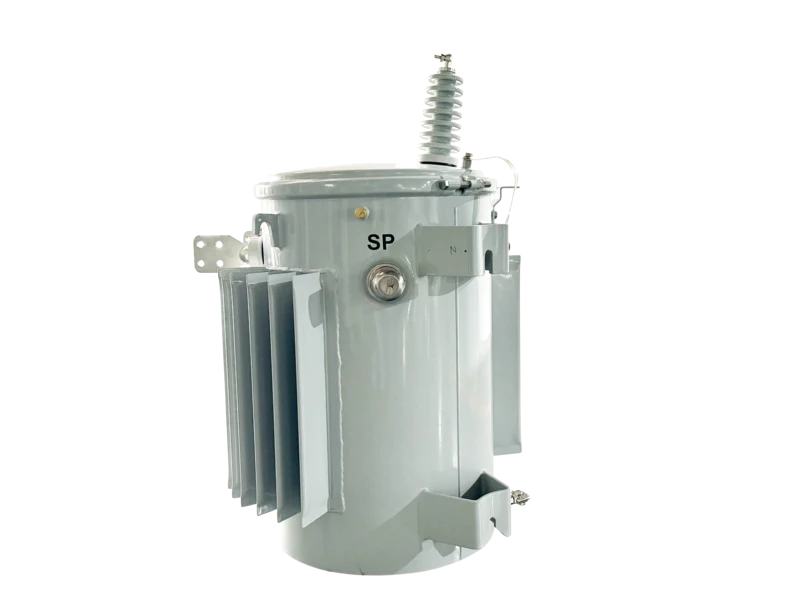

3.1 Valveya Relief Pressure (PRV)​​​​​​​

Valveya berdana zextê ji bo parastina tanka transformatorê li dijî zexta zêde ya hundur hatî çêkirin. Dema ku zexta di tankê de bigihîje zexta berdanê, valve dê bixweber vebe ku gazê berde heya ku zext dakeve zexta ewledar. Digel vê yekê, gava ku hewce be, bikarhêner destûr didin ku di sepanên transformatorê de valahiya kêmkirina zextê bi destan bixebitin bi kişandina zengila xebitandinê da ku zexta hundurîn kêm bikin.

Di bin pratîka IEEE de, zexta şikestinê ya tîpîk ji bo sêwirana transformatorê PRV bi qasî 10 PSIG ± 2 PSIG e, dema ku serîlêdanên CSA bi gelemperî mîhengên zexta kêmtir bikar tînin. Piştî ku zext tê rakirin, di pergalên transformatorê de valahiya kêmkirina zextê bixweber ji nû ve tê veguheztin da ku yekdestiya tanka veguherîner biparêze.



Ji ber avakirina wê ya hêsan û operasyona pêbawer, PRV bi berfirehî tê bikar anîn:

• Transformatorên pole-sazkirî
• Pad-transformatorên siwarkirî
• Transformatorên belavkirinê yên rûn-
• Substasyonên yekîneya piçûk



Li gorî pergalên PRD yên veguherîner ên mezintir, PRV bi gelemperî ji bo transformatorên kVA yên kêmtir têne tercîh kirin ku li wir zêdebûna zextê bi nermî û pêşbînîkirî ye. Di gelek serîlêdanên veguherîner ên belavkirinê de, valva PRV di tankên veguherîner de forma herî gelemperî ya parastina zexta mekanîkî ya bingehîn dimîne.

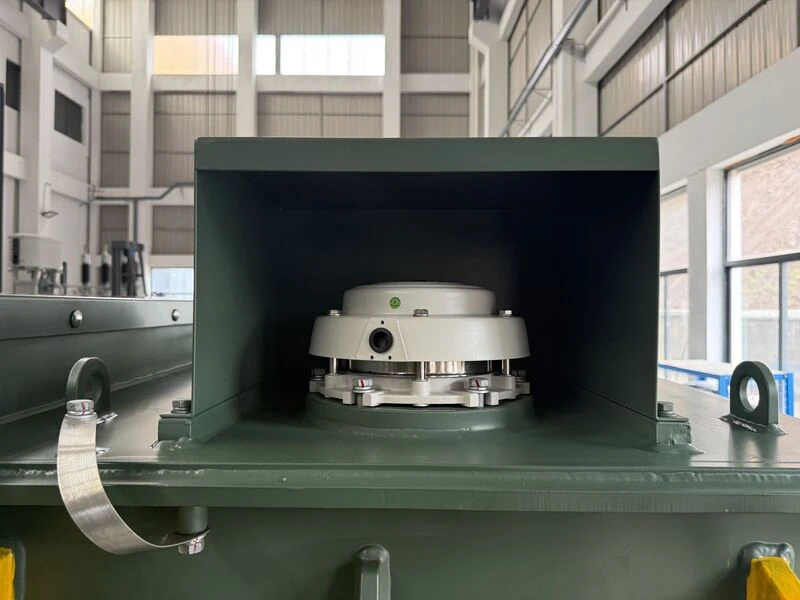

3.2 Amûra Alîkariya Zextê (PRD)

Amûrên kêmkirina zextê (PRD) di bingeh de heman armancê wekî valvesên zextê (PRVs) xizmet dikin: ew tanka transformatorê ji zexta navxweyî ya zêde diparêzin. Lêbelê, di pratîkê de, PRD bi gelemperî bi rêjeyên hêza mezintir re têkildar in. Hûn bi gelemperî PRD-ya ku li ser transformatorên li binê 1,500 kVA-yê hatî saz kirin nabînin, her çend ji hêla teknîkî ve tiştek xelet tune ku meriv yek li ser yekîneyên piçûktir bikar bîne heke serîlêdan hewce bike.

Piraniya PRD-an li jorê tanka transformatorê têne danîn, ku li wir gaza hundurîn an avakirina zextê dikare di rewşek xeletiyê de zû were berdan.

Termînolojî dikare tevlihev be ji ber ku "amûra kêmkirina zextê" bi gelemperî ji bo PRV û PRD-ê wekî termînek pîşesaziya gelemperî tête bikar anîn. Di pir rewşan de, PRV li ser transformatorên belavkirinê yên piçûktir têne bikar anîn, dema ku PRD li ser yekîneyên mezin an serîlêdanên ku bersivdana zexta zûtir û nîşana xeletiyê hewce ne gelemperî ne.

Amûrek kêmkirina zexta veguherîner heman fonksiyona bingehîn pêk tîne ku PRV - zexta navxweyî ya zêde - hildiweşîne lê bi gelemperî bi kapasîteya herikîna bilind, dema bersivdana bilez, performansa ji nûvegirtinê ya pêbawer, û fonksiyonên alarm an çavdêriyê yên vebijarkî hatî sêwirandin. Sêwiranên pêşkeftî yên PRD-ê zexta vekirina rast, dema xebitandina kurt, performansa li derve ya demdirêj û pêbawer peyda dikin, û li hember şilbûn, toz, û ketina hewayê zeliqandinek bi bandor peyda dikin, ku alîkariya domandina zexta tankê ya erênî dike û pêbaweriya xebata transformatorê baştir dike.



Yek ji avantajên sereke yên PRD-yên nixumandî- kapasîteya şopandinê ye. Gelek meclîsên cîhaza rehetkirina zexta veguherîner ev in:

• Semaforên dîtbar an nîşaneyên operasyonê
• Têkiliyên alarmê yên dûr
• SCADA-derketinên şopandina hevgirtî



Ev yek PRD-ê bi taybetî ji bo binstasyonên karûbar û pergalên hêza pîşesaziyê ku çavdêriya ji dûr ve hewce dike guncan dike.

PRD bi gelemperî di van de têne sepandin:

• Unit transformers substation
• transformers hêza navîn
• Transformatorên hêza mezin
• Transformatorên binstgeha bikêrhatî



Ji bo serîlêdanên karûbar ên mezintir, endezyar bi gelemperî ji ber enerjiya xeletiya navxweyî û qebareya neftê li şûna PRV-ya piçûktir aranjmanek veguherîner a cîhaza zextê hilbijêrin.

3.3 Diskê şkestin

Dîskên şikestî bi gelemperî di sepanên transformatorên enerjiya bilind- de wekî amûrên kêmkirina zexta acîl ya dawîn têne bikar anîn.

Berevajî PRV-an an PRD-yên standard, dîskên şkestî cîhazên ku nayên vesaz kirin- in ku têne çêkirin ku gava ku zexta hundurîn digihîje sînorê krîtîk tavilê biteqe. Armanca wan a bingehîn ew e ku di dema bûyerên xeletiyên navxweyî yên felaketî de vekêşana tam-herêmê bilez peyda bikin.



Ji ber ku dîskên şikestî divê piştî xebitandinê werin guheztin, ew bi gelemperî ji bo têne veqetandin:

• Transformatorên hêza mezin
• Transformatorên firnê
• Traction transformers
• Pergalên pîşesazî yên asta bilind-

Di pratîka endezyariyê de, dîskên şikestî asta herî bilind a parastina zexta mekanîkî temsîl dikin.

4. Devices Detection Fault Transformer



4.1 Detektora xeletiya navxweyî (IFD)

Detektorên xeletiya hundurîn (IFD) bi berfirehî li ser trafoyên-hilberîkirî û li ser paldan-sazkirî wekî amûrek ewlehiya zevî ya hêsan lê pir bi bandor têne bikar anîn.

IFD bilindbûna zexta navxweyî ya ji nişka ve ku ji ber xeletiyên arşîv ên di hundurê tanka transformatorê de çêdibe destnîşan dike. Dema ku tê aktîfkirin, nîşanek dîtbarî ya bi reng rengîn derdikeve holê, ku dihêle ekîbên kargêr tavilê nas bikin ku veguherîner xeletiyek hundurîn e û divê ji nû ve- neyê enerjî kirin.



Yek feydeyek girîng a pergalên IFD-ya nûjen ev e ku gelek sêwiran di meclîsên veguherîner de PRV-ya standard a IEEE an CSA-yê lihevhatî di heman cîhazê de yek dikin, bi hev re:

• Rakirina zextê
• Nîşana xeletiyê

di nav avahiyek yekgirtî de.



IFDs bi gelemperî têne bikar anîn:

• Transformatorên yek-qonaxa-sazkirî
• Transformatorên sê-stûna qonaxê-
• Pad-transformatorên siwarkirî
• Transformatorên binstasyonê yên piçûk

Li gorî pergalên SPR, IFD sadetir, aborîtir in û bi taybetî ji bo sepanên asta belavkirinê{0}}guncan in.

4.2 Releya Zexta Nişkê (SPR / RPR)



Ev sîstem bi gelemperî têne bikaranîn:

• transformers hêza navîn
• Transformatorên hêza mezin
• Transformatorên rastker
• Transformatorên firnê
• Traction transformers



Li gorî IFD-an, pergalên parastina rele ya rabûna zexta bilez yekbûna elektrîkê zûtir peyda dikin û ji bo karanîna krîtîk û sepanên pîşesaziyê maqûltir in.

4.3 Buchholz Relay

Releya Buchholz amûrek gaz- û neftê-herikînê-a vedîtina xeletiyan e ku di transformatorên cureya konservator-de tê xebitandin.

Berevajî pergalên SPR û IFD, ku di serî de bersivê didin guhertinên zextê, ​​relayên Buchholz xeletiyên hundurîn bi navgîniya:

• Kombûna gazê
• Tevgera hilkişîna petrolê



Rele bi gelemperî di du qonaxan de dixebite:

• Alarm ji bo xeletiyên destpêkê
• Rêwîtiyê ji bo xeletiyên navxweyî yên giran



Relayên Buchholz bi berfirehî têne bikar anîn:

• Conservator-binstasyonên yekîneyê binivîsin
• transformers hêza navîn
• Transformatorên hêza mezin



Ji ber şiyana wan a tespîtkirina xeletiyên însulasyonê yên ku hêdî hêdî pêşve diçin, releyên Buchholz di transformatorên mezin ên rûn- dagirtî de yek ji amûrên tespîtkirina xeletiyên herî girîng in.



5​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​​. Di Pratîka Endezyariyê de Hiyerarşiya Parastinê



Di serîlêdanên veguherîner ên rastîn de, ev cîhaz di hemî çînên veguherîner de wekhev nayên bikar anîn. Di şûna wê de, pergalên parastinê her ku diçe mezinahiya transformator û enerjiya xeletiyê zêde dibe pêşve diçin.



Tablo 2 - Serlêdana Amûra Parastina Tîpîkî ji hêla Dersa Transformer ve

Vê veavakirina qat-tebeqeyê prensîba endezyariyê nîşan dide ku parastina transformatorê ji kêmbûna zexta mekanîkî ya bingehîn berbi pergalên parastina xeletiya mekanîkî û elektrîkî ya yekbûyî vedigire.

6. Encam



Sêwirana ewlehiya transformatorê ya nûjen li ser bingeha hevrêziya pergalên kêmkirina zextê û tespîtkirina xeletiyê ne ji pêbaweriya bi yek amûrek ve girêdayî ye.

PRV û PRD di şert û mercên xebatê yên normal û anormal de rehetiya zexta mekanîkî ya kontrolkirî peyda dikin. Dîskên şikestî di dema xeletiyên karesatê de parastina acîl ya dawî peyda dikin. IFDs û pergalên releya zextê ya nişkêve bilindbûna zextê ya ji nişka ve ji ber xeletiyên elektrîkî yên hundurîn vedît dikin, dema ku relayên Buchholz hilberîna gazê û tevgera neftê ya ku bi pêşkeftina têkçûnên insulasyonê ve girêdayî ye çavdêrî dike.

Bi hev re, van alavan mîmariyek parastinê ya veguherîner a pir-saziyê ava dikin ku pêbaweriya xebitandinê, ewlehiya karmendan, û kapasîteya veqetandina xeletiyê li seranserê pergalên hêza belavkirinê, pîşesazî û kargêriyê çêtir dike.
